アルミニウムベゼルアッセンブリー

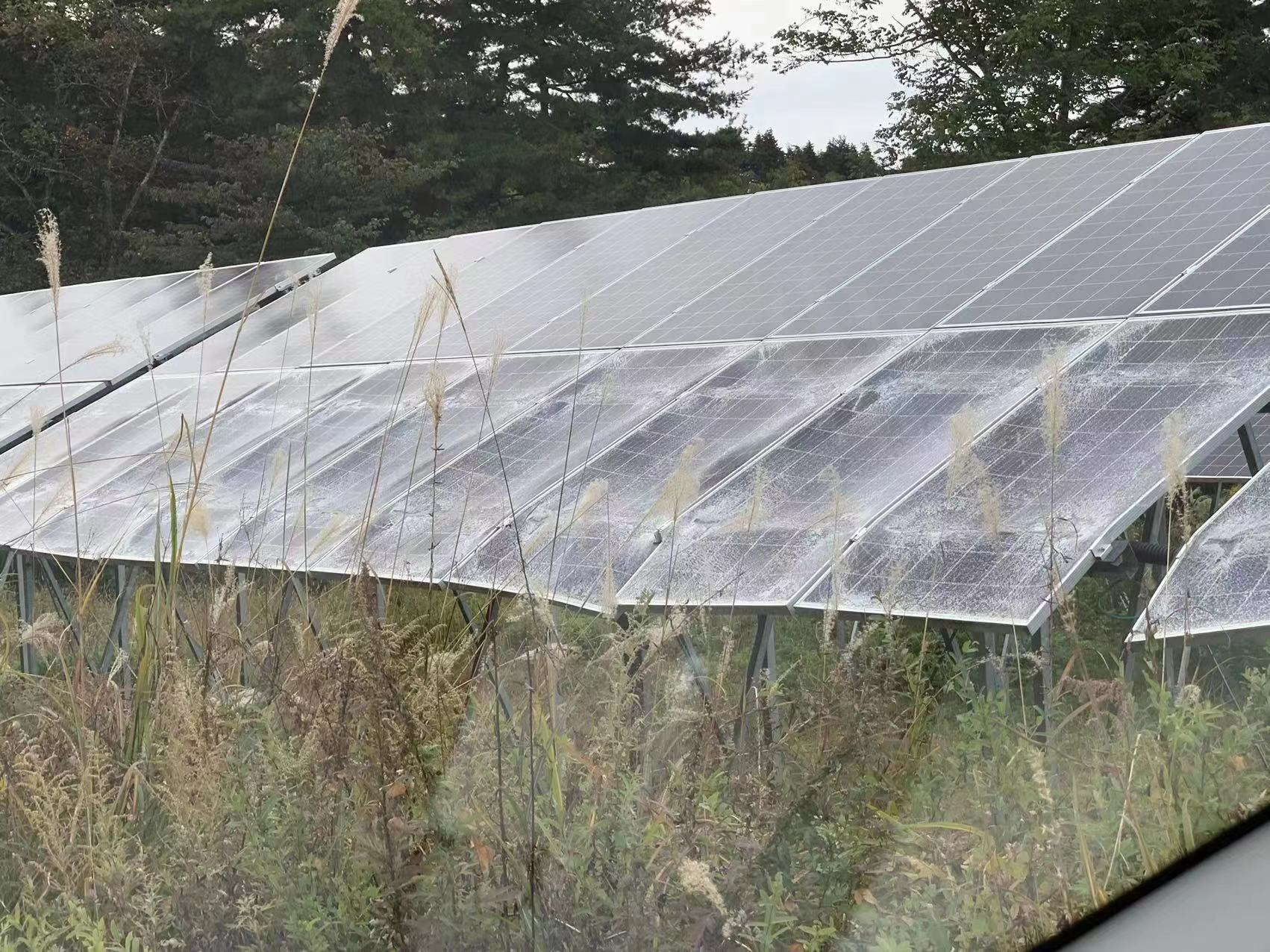

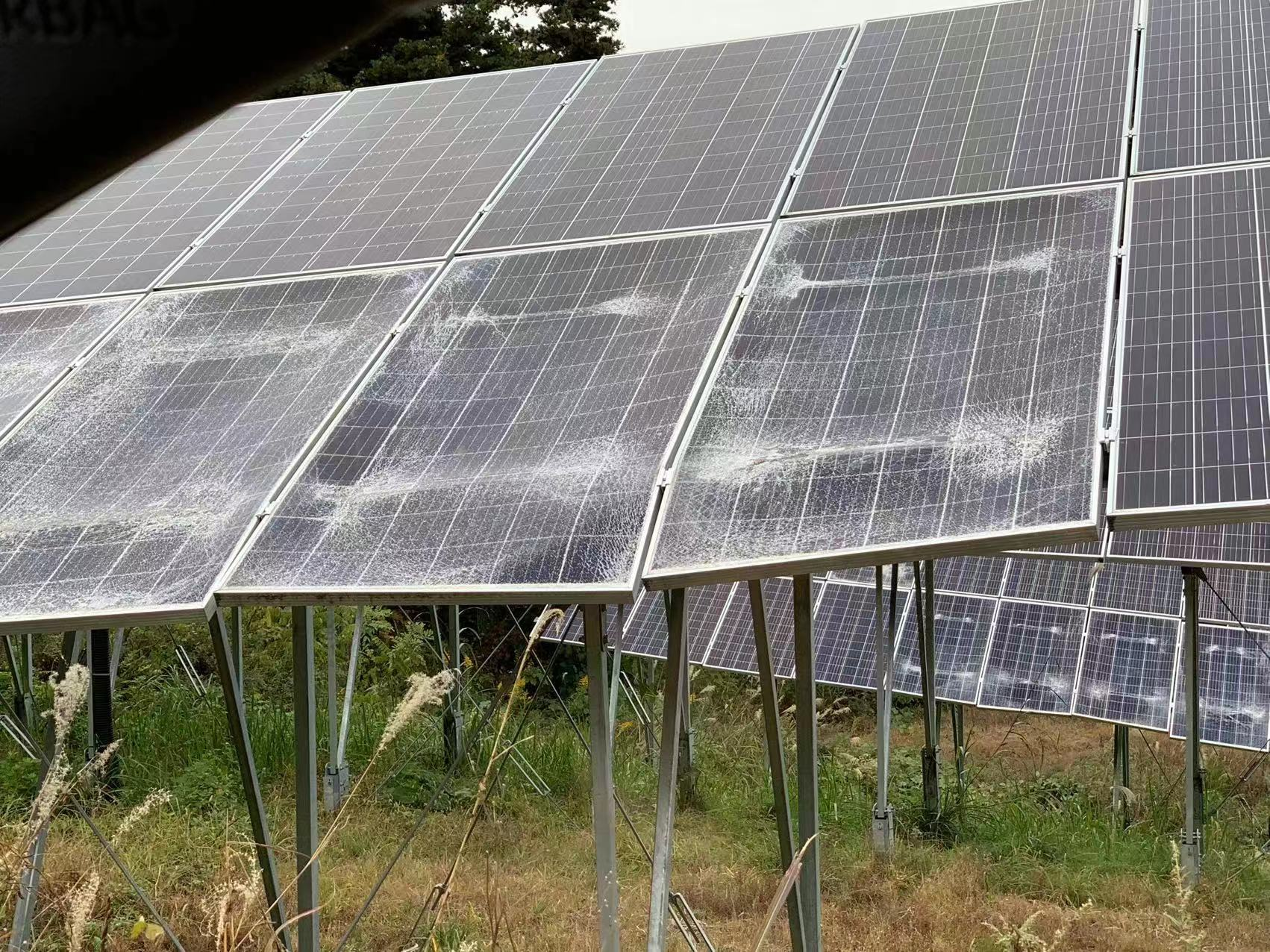

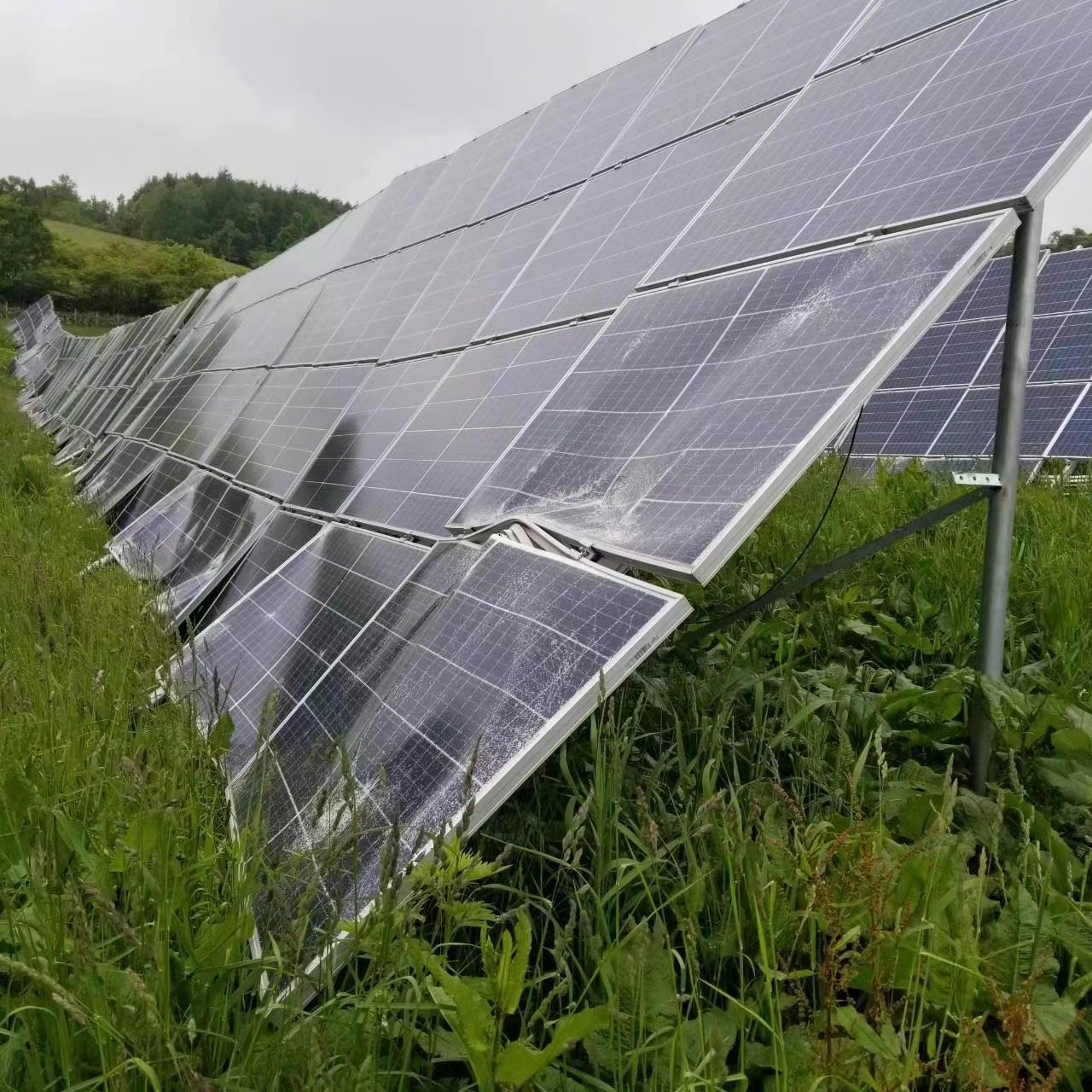

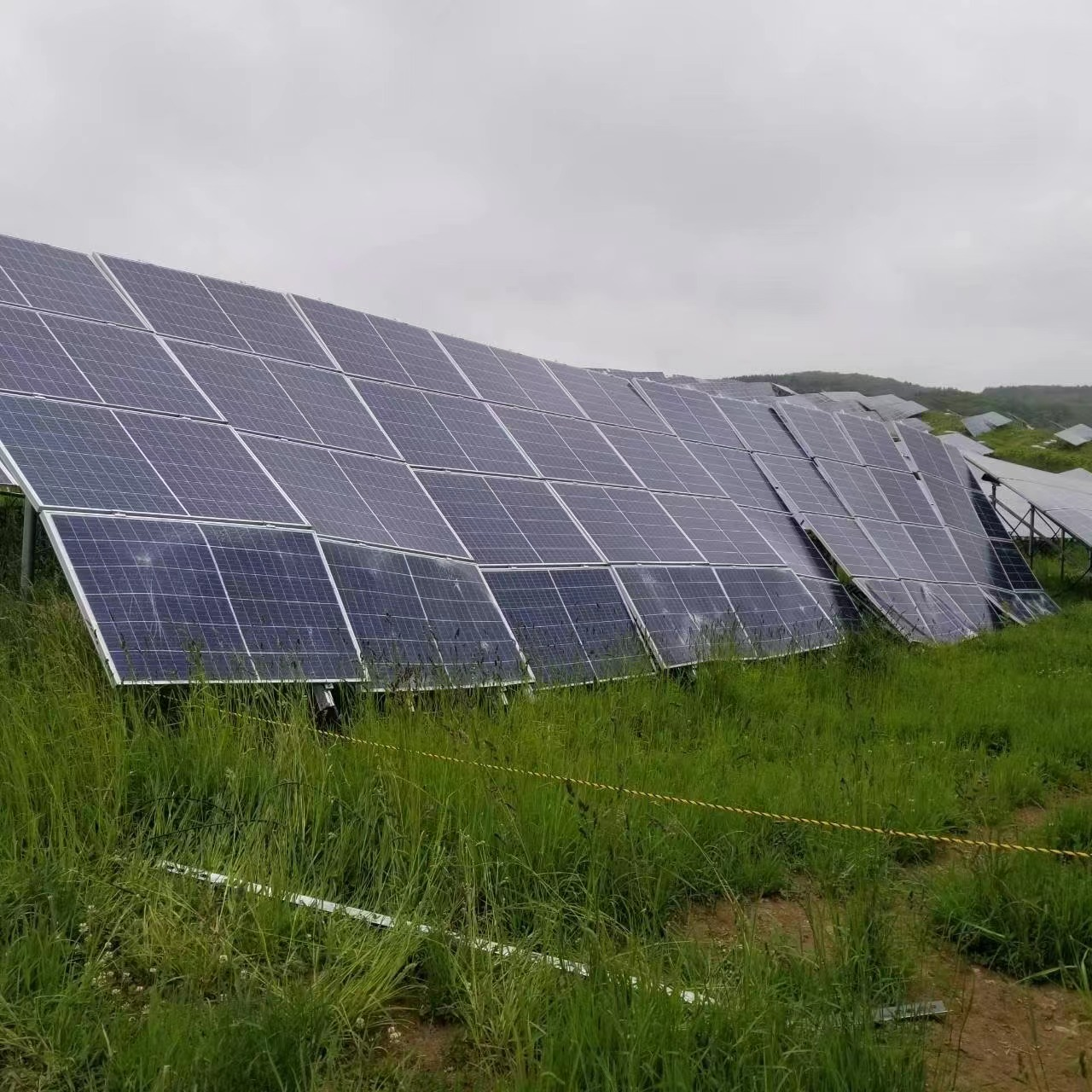

アルミフレーム部品は、強い嵐や雪のような高荷重條件下でしばしば破損し、所有者に大きな経済的損失をもたらします。 カイザーが開発した新しい高強度スチールフレームは、この問題を効果的に回避します。

IEC規格の風圧では、アルミフレームは3cm押し下げられ、シーザーの鉄骨フレームは1cm押し下げられ、風が止むと鉄骨フレームの部品は変形が少なく、ひび割れが隠れていないため、部品の減衰率はアルミフレームの部品よりも小さくなる。

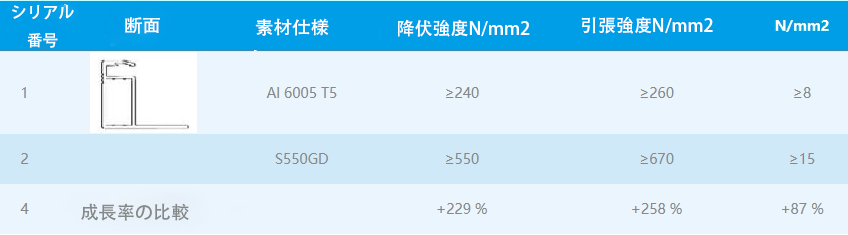

アルミフレームとスチールフレームの材質比較

高張力スチールフレーム構造

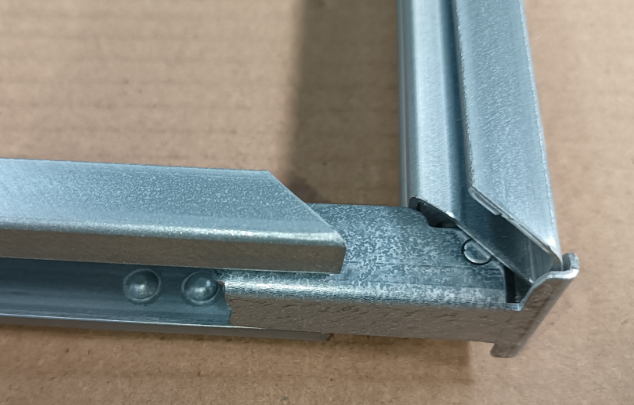

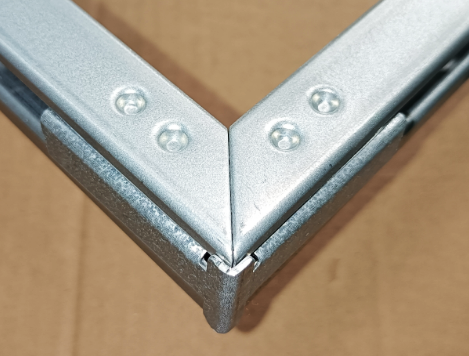

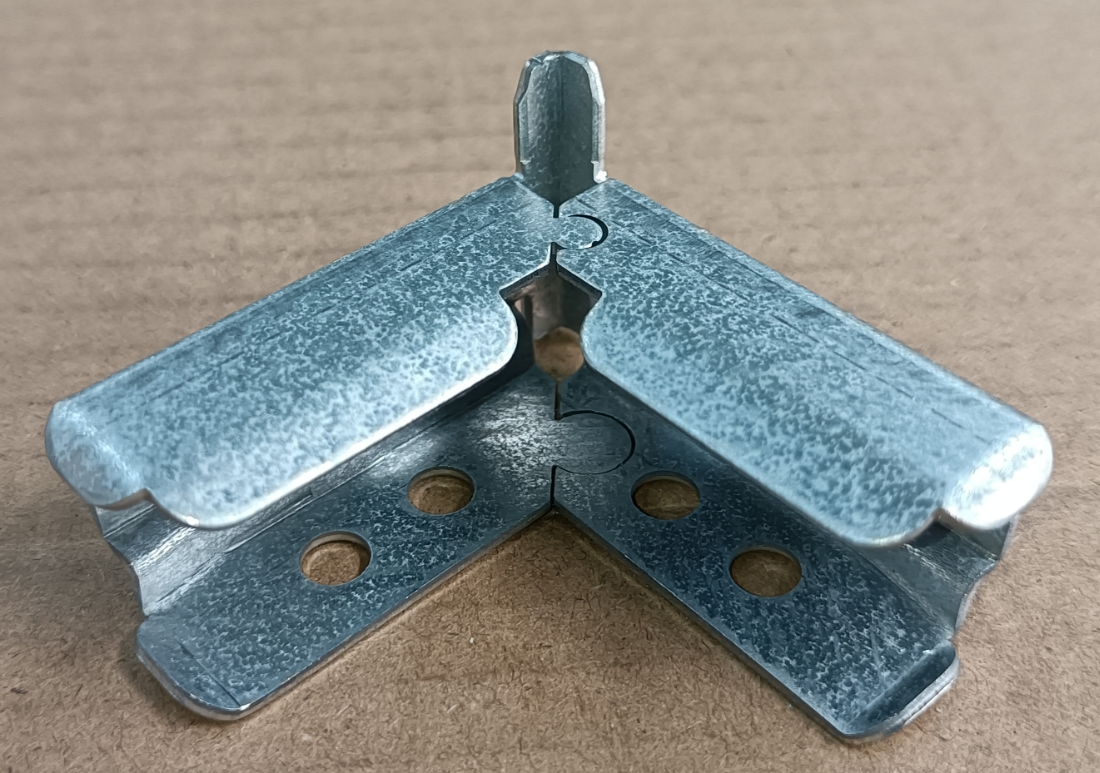

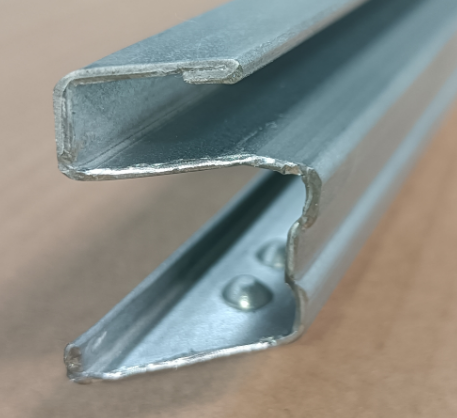

               斷面                                  コーナーコード                                   組み立て（前）                           組み立て（後）

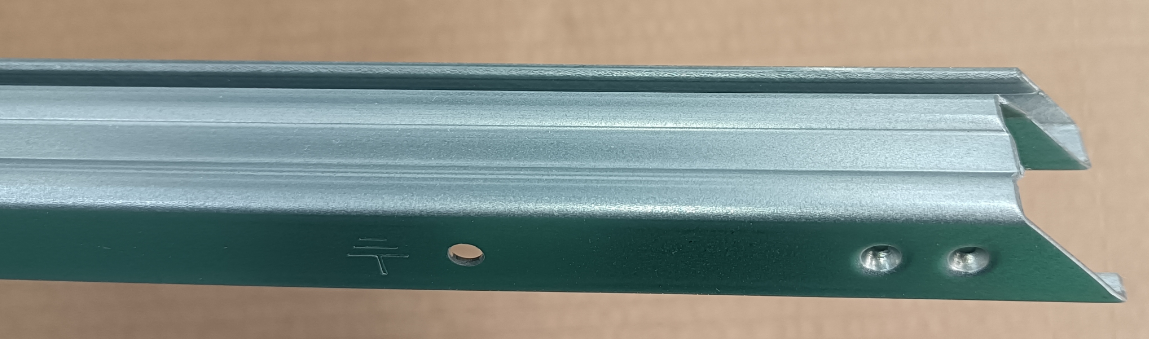

           高張力スチール?フレーム

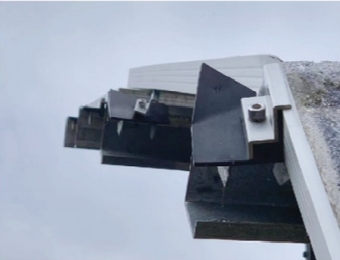

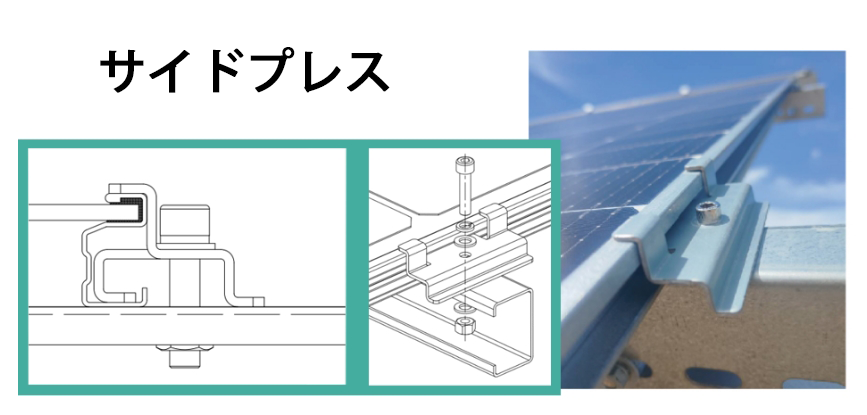

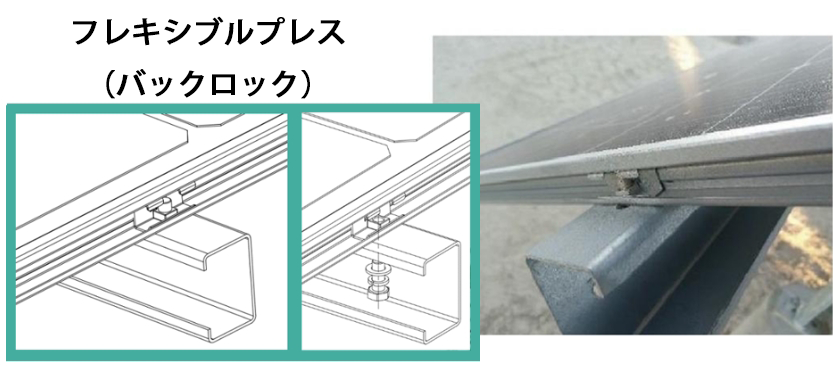

スチール?エッジ?フレームの設置

アドバンテージだ：

落下防止：弾性プレッシャーブロックは、高強度スチールフレームの空洞に弾性で固定されているため、設置プロセス中に落下することは容易ではありません。

引き裂きに対する耐性：弾性プレスと高強度スチールフレームとの接觸面積が大きく、二重の厚みで補強されているため、向かい風の際にモジュール取り付け穴が引き裂かれる危険性がありません。

取り付けが簡単：組み立て済みナット付きエラストマー?ブロックは、片手で電動工具をロックするだけでよく、コンポーネントの取り付け速度が劇的に向上します。

メンテナンスフリー：ナットの回転防止設計はしっかりしていて信頼性が高く、緩みにくいため、後のメンテナンスコストを大幅に削減できる。

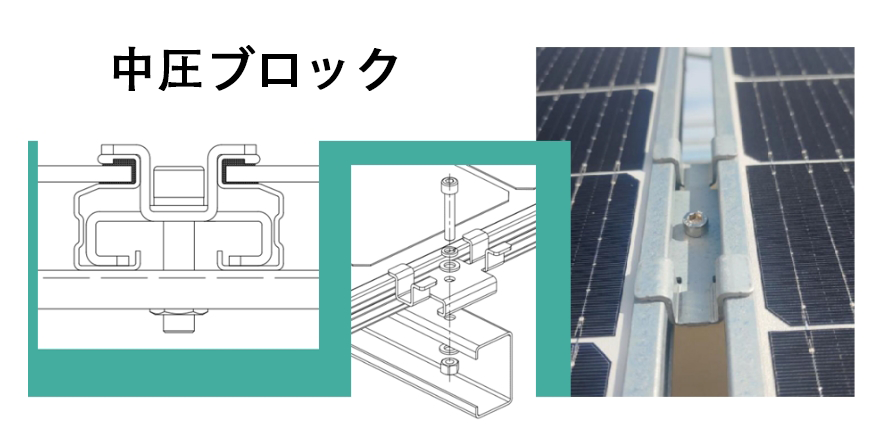

高い耐荷重性：モジュールが前面荷重（強風、大雪）を受けると、弾性圧縮ブロック（トルタ?リー）が鉄骨フレーム空洞の主要部分で局所的な補強の役割を果たします。

アドバンテージだ：

1.ブロックとスチールフレームは同質金屬で、電位差腐食が発生しにくい。

2.上面と下面が同時に鉄骨フレームに押し付けられ、従來のアルミ圧力ブロックが一面だけに押し付けられるのに比べ、設置方法がより強く、より安定で信頼できる。

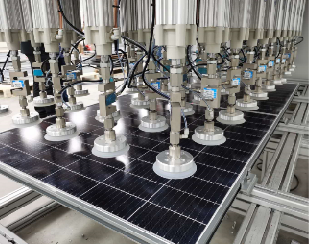

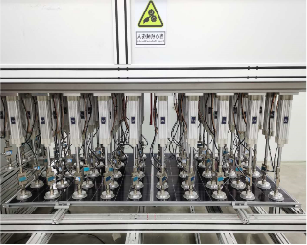

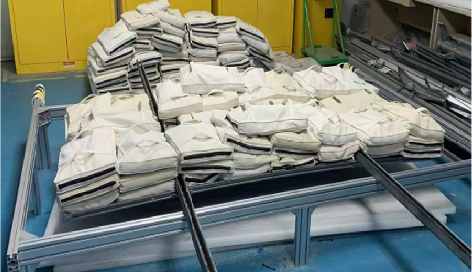

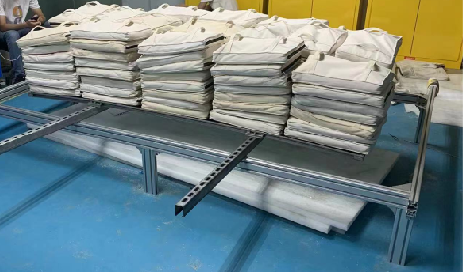

PVモジュールプラント負荷試験（ローダー/サンドバッグ）

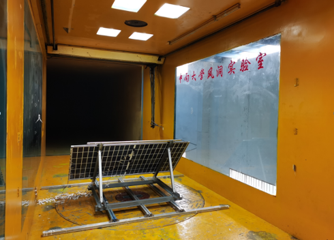

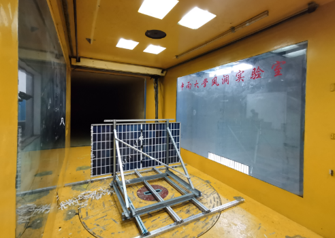

中南大學高速鉄道風洞実験（最大風速60m/s、臺風17號レベル相當）

                                 45度前進と風上テスト                                                                    90度風上?風下テスト

部品メーカーにとっての利點

高い両面効率：両面発電モジュールに使用すると、鉄骨フレームがモジュール背面のセルを遮ることがなく、各両面ガラスモジュールの効率を向上させることができる。

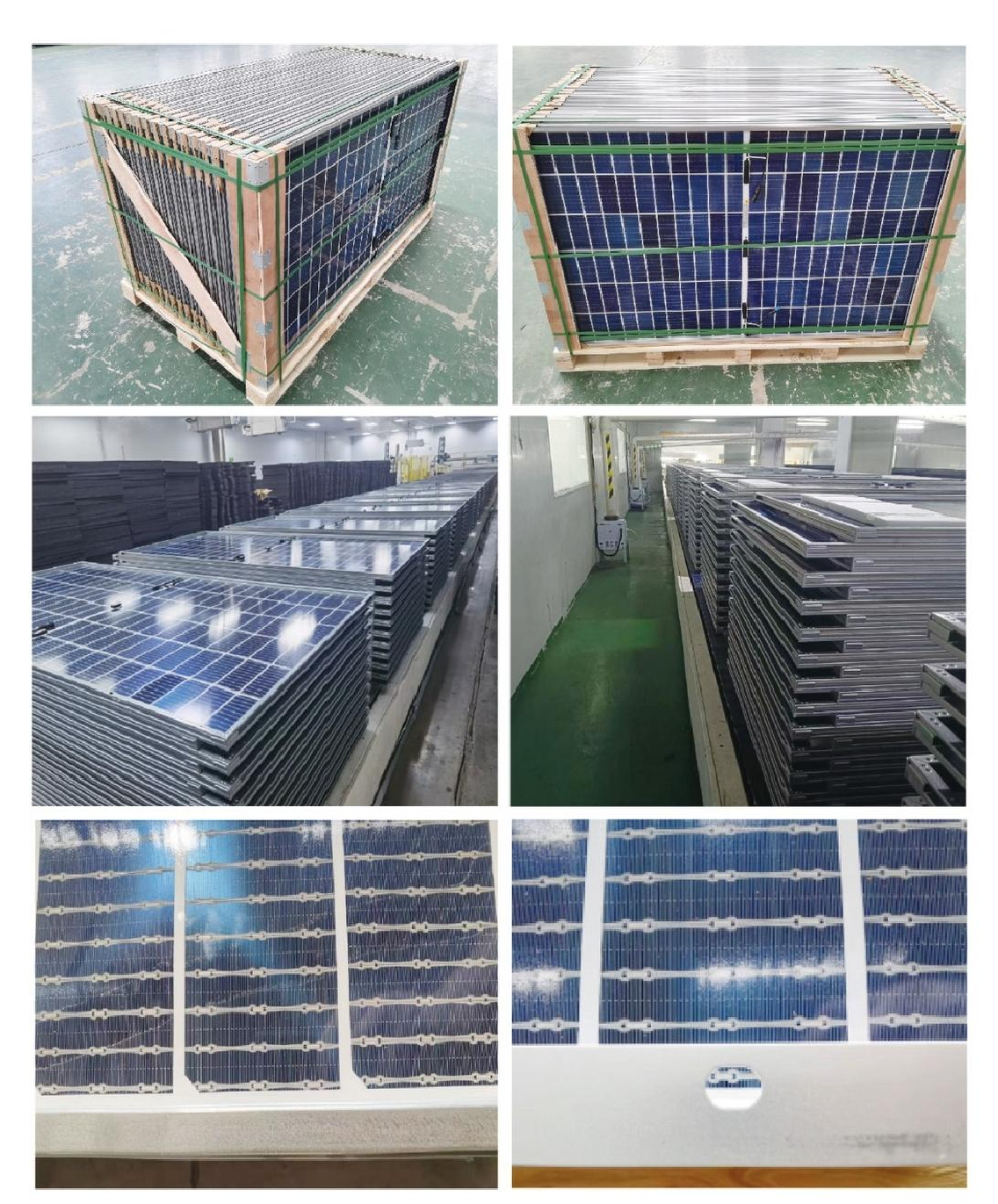

梱包ロジスティクスの削減：スチールフレームは、主流のアルミフレームより5mm短いため、モジュールの梱包?輸送コストを削減できます。

接著の手間を省く: ガラスジャムのユニークなデザインにより、スチールフレームはアルミフレームに比べて接著の手間が省けます。

より高い安全性：アルミニウム、スチール、ガラスの熱膨張係數は、それぞれ23.2、13、8.5である。 スチールとガラスの熱膨張係數は互いに近いため、暑い屋外や寒い屋外の條件下でも部品の安全性が高まる。

モジュール減衰の低減：スチールフレームモジュールは、同一條件下での負荷試験後、アルミフレームモジュールよりも電力減衰が少ない。

大きなコスト優位性：スチールフレームはアルミフレームより大幅にコストが安い。

              ケーザー社のスチール製ベゼルは、モジュールの                              アルミフレームモジュールの背面はセルの

                          裏側を完全に遮るものがありません                                                         一部が見えなくなる

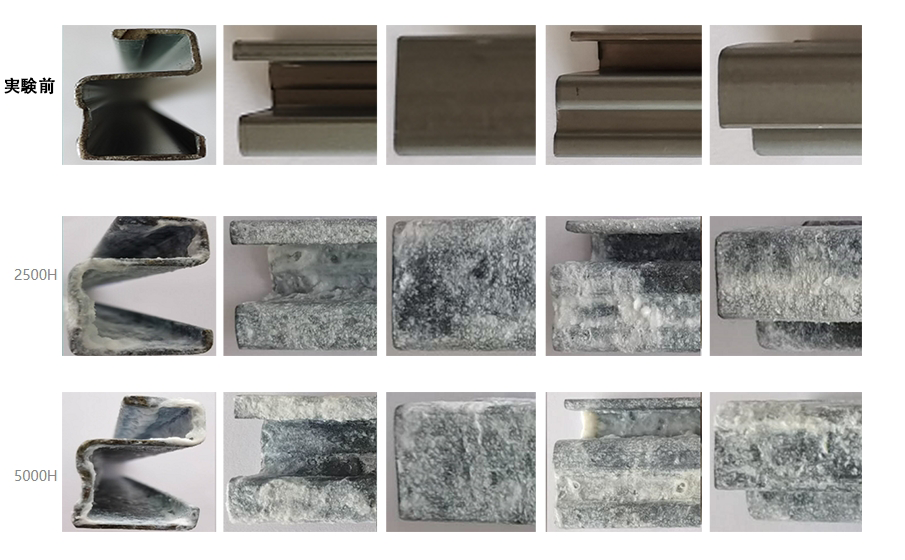

スチールフレームの5%中性塩水噴霧試験

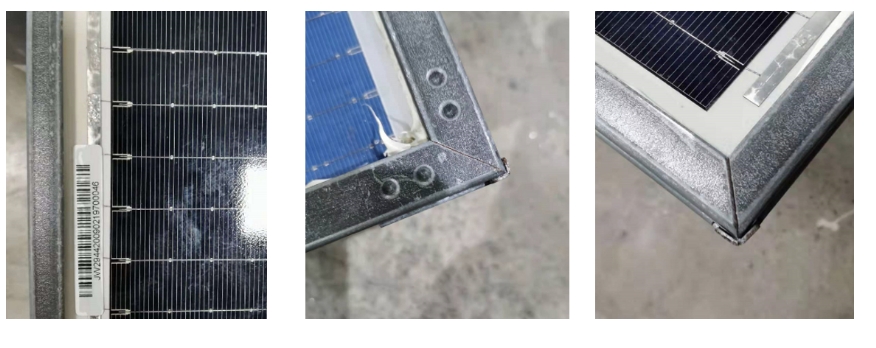

スチールフレームアッセンブリー 高溫高濕2000Hテスト

カイザースチールエッジの10の利點
